Diffusion 区恰好是第一个循环的"心脏"，所以它在 fab 里的定位跟薄膜/刻蚀这种"物理循环搭档"不太一样——节奏更慢、温度更高、辐射特殊。

Diffusion（扩散）区——但得先校准一个常见误解：Diffusion 在前道不是单工艺，而是个"大筐"，包含炉管（氧化/扩散/退火）、离子注入、快速热退火 RTP/激光退火三大块，工艺特性天差地别，对 AMHS 的考点也跟前三篇完全不是一个路子。

一、Diffusion 这道工艺，在 fab 里到底干什么？

Diffusion 区在 fab 布局里属于"工艺核心区"靠后段，主要干三件事，对应三类设备：

🔥 1. 炉管（Furnace）：氧化 / 扩散 / 退火，高温"慢炖"

立式炉管（12 寸主流）把石英舟里 100~200 片晶圆（≈4~8 个 FOUP）一批竖着插进石英管，800~1100℃ 恒温 30~60 分钟，一次干完。三种用法：

• 氧化（Oxidation）：硅 + O₂/H₂O → SiO₂，做栅氧、隔离层







• 扩散（Diffusion）：磷/硼掺杂源高温推进，形成 PN 结







• 退火（Anneal）：修复离子注入的晶格损伤 + 激活杂质

立式炉管 2024 年全球市场 32 亿美元（SEMI），是 Diffusion 区占地和能耗最大的块。

⚡ 2. 离子注入（Implant）：高能"射击"，精准掺杂质

把 B/In（P 型）、P/As/Sb（N 型）离子加速到几 keV~几 MeV，像子弹一样轰进硅片指定深度。关键参数：

• 剂量：10¹²（阈值调 Vt）~ 10¹⁵ cm⁻²（源漏）







• 能量：决定结深







• 倾斜角：7° 避沟道效应




注完的硅片是非晶层 + 杂质在间隙位"休眠"——电学性能还没出来，必须紧跟退火。

💡 3. 退火（Anneal）：从炉管 → RTA → 尖峰 → 激光，热预算越压越狠

离子注入后的必跟步骤，目标是修复晶格 + 激活杂质 + 抑制扩散，这对矛盾推动了退火技术一路升级：

📌 一句话定位：炉管是"慢炖锅"、离子注入是"射击台"、退火是"激活炉"——三者串成"离子置入循环"的主线，Diffusion 区因此节奏跟薄膜/刻蚀的"快周转"完全相反。

二、Diffusion 区设备厂的格局分析

🏭 炉管（氧化/扩散/退火）— 日系+美系双寡头，国产追

• TEL（东京电子）：全球 ~25~26%，亚洲强势，Trias 氧化炉 / Savia 扩散炉 / Vantage 系列







• AMAT（应用材料）：全球 ~36%，Centura 立式炉 / Vulcan RTP / Producer ALD







• Kokusai（国际电气，原 Hitachi 系）：立式炉管传统强项，与 TEL 合计日系在 3D NAND/逻辑炉管市占 ~93%







• 国产：北方华创（HORIS 系列卧式/立式）、盛美上海（炉管延伸），存储产线成熟炉管已批量导入




🎯 离子注入 — 美系双寡头 + 国产突围中

• AMAT：全球 65~70%，Vista Dual-Magnet 全系列，先进制程压倒性







• Axcelis：15~23%，Purion 平台在 SiC 功率器件高温注入有壁垒







• 两家合计 >80%，且高能/超低温机型对华管制







• 国产三家中科信（烁科）/凯世通/芯嵛：合计市占 ~3.7%，28nm 节点中科信中束流量产、凯世通低能大束流累计交付 >40 台




🔥 RTP/激光退火

• AMAT（Vulcan）、TEL、Hitachi（MRT 退火炉）三家主导







• 激光退火设备更贵更稀缺，≤28nm 源漏激活、FinFET、3D NAND 才用

•


💡 fab 里 Diffusion Bay 见到的机台标大概率是 TEL/AMAT/Kokusai 混 + 北方华创/中科信 国产线补。

AMHS 的 Load Port（SEMI E84/E87）要兼容各家 Dock 高度、Purge 接口、辐射屏蔽要求——离子注入机的 Load Port 旁边还有辐射警示区，这是隐藏考点。

三、Diffusion 区的工艺特性，给 AMHS 出了哪些"反直觉"的题

跟光刻（最慢瓶颈）、薄膜（高频往返）、刻蚀（Load Lock 密）都不一样，Diffusion 区对 AMHS 的拷问是"慢 + 热 + 辐射"三连，而且节奏跟前三篇反着：

🔥 1. 炉管 batch 模式 → FOUP"长驻"而不是"快进快出"

这是 Diffusion 区最反直觉的一点：

• 立式炉一次装 100~200 片 ≈ 4~8 个 FOUP，batch 30~60 min，有的甚至 90 min







• FOUP 从 OHT 落到 Load Port → EFEM 把 wafer 逐片移到石英舟 → 炉管门关 → 炖 1 小时 → 出炉回 FOUP







• OHT 来一波卸 4~8 FOUP 然后炉管 Bay 空转 1 小时，再下一波




带来的后果如下：

• Stocker 在炉管 Bay 的角色是"长驻仓储"不是"快取快存"——跟光刻 Bay Stocker（节拍缓冲）、刻蚀 Bay Stocker（高频周转）完全相反。炉管 Bay 的 Stocker 储位要按"批"预留，不能按"单 FOUP 快周转"算法调度。







• OHT 调度权重不用给炉管 Bay 太高，但"卸批—idle—再卸批"的 burst 模式要 RTD 识别，别让 Vehicle 在炉管 Bay 上空空占轨道。







• 国内 合肥新站区某 AMHS 设备厂商的调度算法里，炉管 Bay 的 Vehicle 保留策略一般会单独 tune，不套用光刻/刻蚀的"高优先级+高密度"模板。




⚡ 2. 离子注入区：高能 + 辐射 + 振动三重敏感

离子注入机是 Fe  shielded 的"铁箱子"，里头加速到 MeV 级：

• 辐射屏蔽：OHT 车体电子件、E84 传感器、RFID 读写器要能扛低剂量 γ/中子泄漏（虽然机台本体屏蔽做好了，但 Load Port 附近仍有辐射分区），传感器选型要工业级宽温+抗辐照款。







• 振动敏感：离子束对准精度要求高，OHT 过注入 Bay 要控 jerk，振动 <0.3G 仍是底线，轨道布局躲开注入机高压电源柜。







• Load Port 数量少：离子注入机一台常配 2~3 个 Load Port（比薄膜 3~6、刻蚀 3~4 还少），但 batch 节奏慢，Buffer 压力在中段不算顶，但 NTB（Near Tool Buffer）还是要贴机台放，防"Load Port 满→OHT 在轨道上空等 batch 出锅"。




🌡 3. 炉管 1100℃ + RTP 瞬时热辐射 → 轨道避让 + Stocker 热防护

• 炉体 800~1100℃（比 CVD 的 300~800℃ 还高），热对流 + 排气侧温度高







• OHT 轨道要躲炉体热侧 + 排气柜，Stocker 也不能贴排气——这点跟薄膜区"躲 CVD 热侧"逻辑一样但温度更狠







• RTP 虽然是单片秒级（不像炉管 batch 那么热辐射持续），但卤素灯/激光头附近瞬时热辐射强，轨道局部要加隔热挡板







• Stocker 抗震 <0.5G、百级超净，炉管 Bay 的 Stocker 还要加高温区隔离设计（柜体隔热层 + 行走轮 PU 材质抗 IPA/去离子水/弱酸碱，不能靠近炉排气侧长期烤）

🧪 4. 载具：Thermal FOUP + 低钠 + N₂ Purge

• 炉管出站 FOUP 可能 300~400℃（CVD 出站也就 200~400℃，炉管更偏高端），普通 FOUP 内水汽+高温 → 晶圆表面氧化/钠污染。

• 先进节点用 LMA（低湿吸收）壳体 + 4 口 N₂ Purge，Load Port/OHB 配套 Purge 接口。







• 离子注入后晶圆对 Na/K 污染极敏感（Na 是硅的致命快扩散杂质）→ FOUP 材质要低钠，部分 fab 离子注入→退火这段流转会用专用低钠 FOUP 或内衬。







• 8 寸老厂仍是 SMIF Pod 底开 + 垂直对接，炉管 8 寸线很多还在跑卧式 batch，SMIF 跟 12 寸 FOUP 混线时 OHT 夹爪+Load Port 要 SEMI E84/E87 双协议。

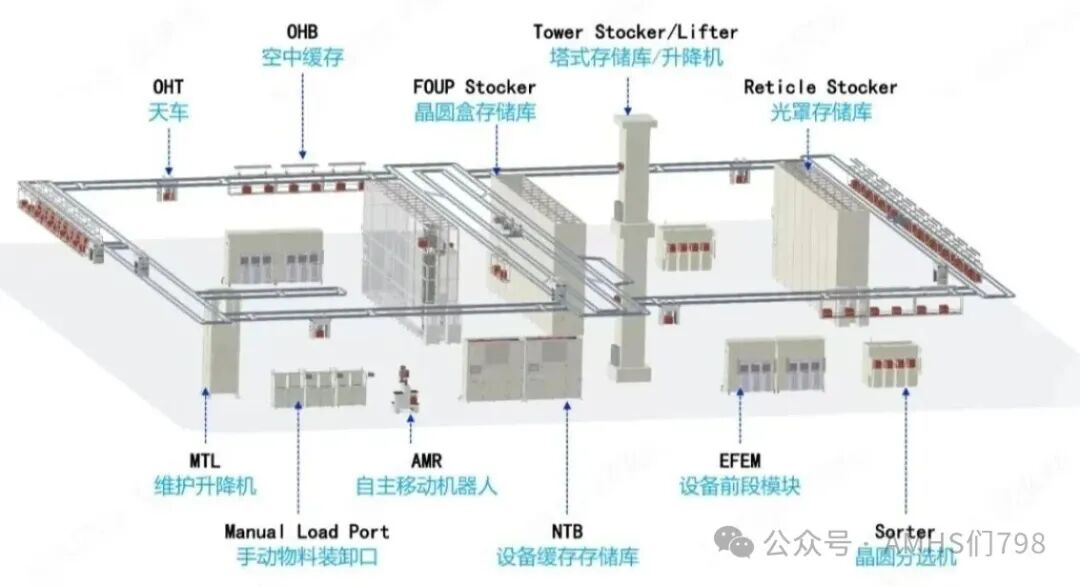

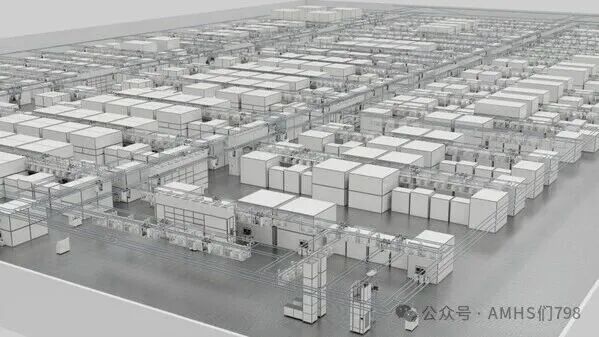

四、OHT 和 Stocker 在 Diffusion 区各自负责什么

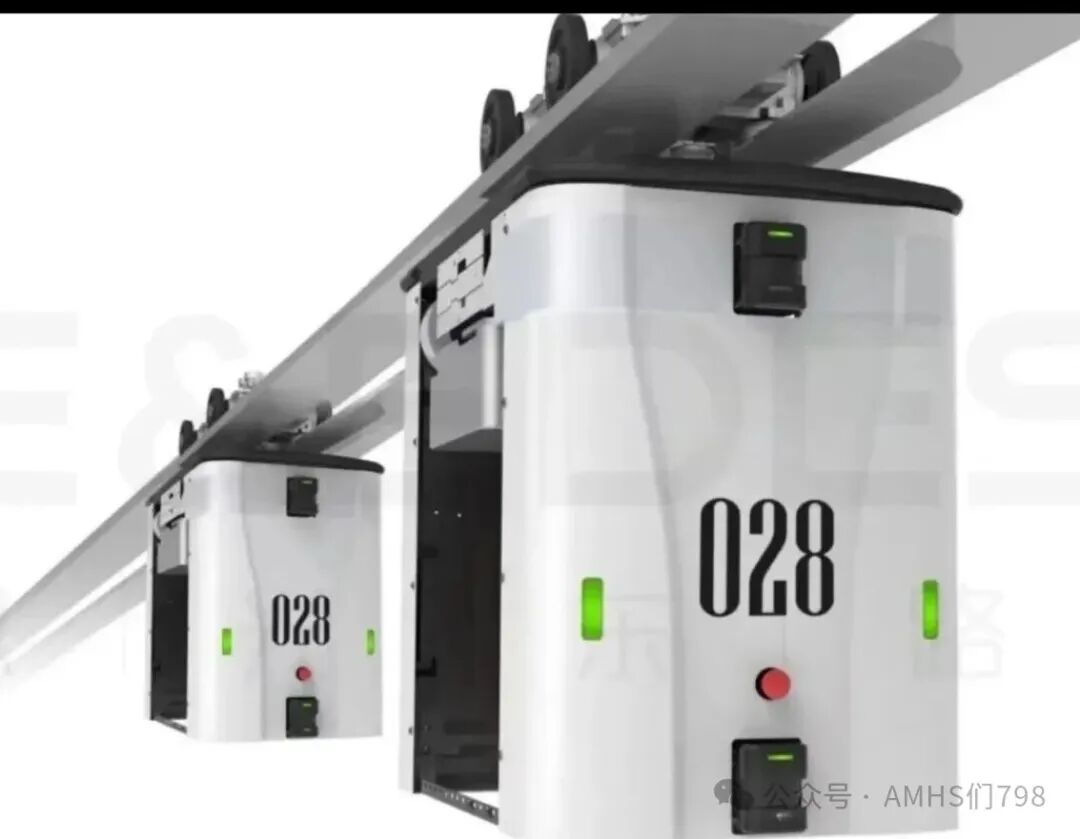

OHT：Diffusion Bay 的"批卸快递员"，不是"高频启停"

Diffusion 区 OHT 的三个隐藏考点：

1. Batch burst 模式：炉管 Bay 一次卸 4~8 FOUP，Z-down 连续动作密集，但卸完就 idle 1 小时 → RTD 要给炉管 Bay "Vehicle 预留 + 非持续占用"策略，别按光刻/刻蚀的"高密常驻"配。







2. 离子注入区辐射 + 振动双控：车体电子件抗辐照选型、轨道要躲开注入机高压柜、振动 <0.3G。







3. 热避让：炉体 1100℃ 侧 + RTP 灯头侧轨道加隔热，Stocker 柜体隔热层+PU 轮。




性能指标还是那条线：速度 3~5.5 m/s、定位 ±1 mm、振动 <0.3G、Class 1～10 洁净、MTBF 2000h+、可用性 99.999%。

📦 Stocker 在 Diffusion 区：长驻仓储 + N₂ Purge + 高温隔离

跟前三篇工艺分区 Stocker 角色对比，Diffusion 区最特别：

⚠️ 一个前三篇没出现过的点：Diffusion 区 Stocker 的储位算法要按"批"预留，不是"先进先出单 FOUP"。

炉管一批 4~8 FOUP 是绑定的（同一炉号、同一配方），调度不能把同批 FOUP 分散到两个 Stocker 或拆批取——这点 RTD 的 Batch Lot Management 在 Diffusion Bay 要单独开。

五、不同节点对 Diffusion 区 AMHS 的拉动

Diffusion 工序数不像刻蚀那样 40→160 跳，但注入步骤 + 退火类型在进阶：

📍 48nm / 24nm（成熟制程）

• 炉管退火为主，离子注入中束流+高能，注入步骤 ~15~20 次/芯片







• AMHS 常规 12 寸配置，Stocker 普通 Inter-Bay 型，N₂ Purge 非必选







• 8 寸厂 SMIF + 轨道车/低速 OHT，卧式炉 batch 100~200 片/管

📍 14nm（HKMG + FinFET）

• FinFET 阱 + 晕轮（Halo）注入步骤↑，LDD（轻掺杂漏）注入细化







• 尖峰退火进场（>200°C/s，峰值 1000~1100℃ 几乎零保温）







• 离子注入后低钠 FOUP + N₂ Purge Stocker 开始在注入/退火机台群旁配







• 炉管 batch 仍是主流，但 RTP 占比↑ → OHT 在 RTP Bay 的"单片快周转"局部要跟炉管 Bay 的"batch 慢周转"区分调度

📍 7nm / 5nm（EUV + GAA 预备）

• 预非晶化注入（PAI）+ SPER（固相外延再生长）进场，Ge/In 等重离子注入步骤↑







• 激光退火（LSA）上马——≤28nm 源漏激活、FinFET、3D NAND 才用，激光头附近瞬时热辐射+振动敏感，OHT 轨道局部隔热+控 jerk







• 离子注入机 2025 全球市场 30.13 亿美元，AMAT+Axcelis 合计 60.8%，3nm/2nm 推动束流均匀性再升级







• Stocker：N₂ Purge + 低钠储位 + 抗震 <0.5G + 批绑定管理，四件套




📍 3nm 以下 GAA + 3D NAND 200 层+

• GAA：阱/晕轮/LDD/源漏/SiGe 选择性刻蚀后注入，单晶体管刻蚀 9 步（FinFET 5 步）→ 注入步骤同步涨







• 3D NAND：通道孔注入 + 阶梯注入，炉管 ALD+CVD 协同但注入/退火占比也在升







• 激光/闪光退火成标配，RTP Bay 热辐射更密 → OHT 轨道隔热+Stocker 高温隔离要加级







• 离子注入国产化率仍仅 5~12%（2024 年中国进口 553 台、14.27 亿美元，80% 来自美国），但 Diffusion Bay 国产机台占比慢慢起来 → AMHS 的 Load Port 协议兼容性（国际大厂标 + 国产新标）更要命

六、AMHS 怎么应对 Diffusion 区——落地几条思路

1. OHT 调度给炉管 Bay "batch burst"模式单独 tuning：Vehicle 预留但不常驻，卸 4~8 FOUP 后释放，别套光刻"高密常驻"模板。







2. 离子注入区 OHT 车体抗辐照 + 振动 <0.3G：传感器选工业级宽温抗辐照款，轨道躲高压柜，E84 透镜 PM 周期 1~2 个月（注入 Bay 粉尘+辐射双因素）。







3. 轨道 + Stocker 躲炉体 1100℃ 热侧：炉排气侧加隔热挡板，Stocker 柜体隔热层+PU 轮，别贴炉体放。







4. N₂ Purge Stocker 按"注入后/退火前"定点布：低钠储位 + Purge 流量监控，炉管出站热 FOUP 也要 Purge 防 moisture。







5. RTD 批绑定管理（Batch Lot Mgmt）：炉管同批 4~8 FOUP 绑定储位，不能拆批分散， Diffusion Bay 的 Stocker 算法要单独开这一条。







6. 8 寸 SMIF 老厂平滑迁移：炉管 8 寸卧式线很多还在跑，SMIF + FOUP 混线时 OHT 夹爪双协议（E84/E87），别后期拆轨道。







7. RTP/激光退火 Bay 局部加码：激光头附近 OHT 轨道隔热+控 jerk，Stocker 抗震 <0.5G 按离子束对准标准配（虽然没光刻投影那么严，但比普通薄膜严）。

 来自“AMHS们798”的碎碎念：

如果把前道四大件比作工地——薄膜是建材队、光刻是绘图员、刻蚀是雕刻师、Diffusion 是慢炖锅+射击台+激活炉三合一。

Diffusion 区对 AMHS 的反直觉之处在于：它不是"高频快周转"，而是"batch 长驻 + 高热 + 辐射"。

OHT 要当"批卸快递员"而不是"启停狂魔"，Stocker 要当"批绑定长驻仓"+氮气保管员+高温隔离员。

节点每往下走一代，注入步骤从 15 跳到 30+、退火从炉管跳到激光/闪光、炉温从 800 爬到 1100℃——这台"慢炖锅"越炖越精细，AMHS 也得把 batch 逻辑、热避让、辐照屏蔽三件套重新算一遍。
